Especificações técnicas do
grupo Gerador
25KVA
25kVA Prime | 27kVA Standby | Trifásico | Diesel
Recursos e Benefícios
CANOPY
- As peças de ventilação são projetadas com princípios modulares
- Resistente às intempéries e forrado com espuma redutora de som
- Todas as peças do canopy de metal são pintadas com tinta em pó
- Janela do painel
- Portas com fechadura em cada lado
- Fácil manutenção e operação
- Fácil elevação e movimentação
- Sistema de exaustão do motor com isolamento térmico
- Botão de parada de emergência externo
- Som atenuado
CHASSI
- O grupo gerador completo é montado como um todo em um resistente fabricado, estrutura de base de aço
- Chassi de aço e almofadas antivibração
- O design da estrutura base incorpora um tanque de combustível
- O gerador pode ser levantado ou cuidadosamente empurrado/puxado pela estrutura de base
- Mostrador tipo medidor de combustível no tanque de combustível
VISÃO GERAL
Potência de espera 27kVA
Potência principal 25kVA
Fases Três
Peso Bruto 870kg
Peso Bruto 870kg
Comprimento 2000mm
Largura 950mm
Altura 1250mm
Tanque de combustível 50L
SISTEMA DE CONTROLE
O painel de supervisão e proteção de controle é montado na estrutura da base do grupo gerador. O painel de controle está equipado da seguinte forma:
PAINEL DE CONTROLE DE FALHA DE REDE AUTOMÁTICA
- Controlador com chave de transferência automática Smartgen
- Controlador eletrônico Smartgen HGM420N
- Botão de parada de emergência
- Carregador de bateria estática
- ATS de quatro pólos eletricamente e mecanicamente intertravados
MEDIÇÃO VIA DISPLAY LCD
- Voltagem de rede (LL/LN)
- Amplificadores de gerador (L1, L2, L3)
- Frequência do gerador; gerador (cos)
- Horas de funcionamento do motor; bateria da planta (volts)
- Pressão do óleo do motor (psi e bar)
- Velocidade do motor (rpm)
- Temperatura do motor (graus C)
DESLIGAMENTO AUTOMÁTICO E CONDIÇÕES DE FALHA
- Sub/sobrevelocidade; falha ao iniciar
- Alta temperatura do motor; falha em parar
- Baixa pressão de óleo; falha de carga
- Sub/sobre o gerador de volts
- Frequência de sub/sobre gerador
- Parada de emergência/falha de partida
- Sub/sobretensão da rede
- Falha de carga
PAINEL DE CONTROLE DE FALHA DE REDE AUTOMÁTICA
- Este módulo é usado para monitorar uma fonte de alimentação e iniciar automaticamente um grupo gerador em espera
- Alarmes de desligamento
- PARAR/RESET-MANUAL-AUTO-TEST-START
PAINEL DE CONTROLE DE FALHA DE REDE AUTOMÁTICA
- Quantidade mínima de encomenda: uma unidade
- Detalhes da embalagem: embalagem padrão da exportação
- Tempo de entrega: entrega imediata
- Condições de pagamento: 50% como depósito, e o saldo remanescente a ser pago antes da entrega
- Prazo de validade da cotação: 30 dias
ESPECIFICAÇÕES TÉCNICAS
Motor
Marca do motor: PERKINS
Modelo de motor: 490D
Furo/curso do cilindro: 100
Sistema de combustível: Bomba de injeção de combustível em linha
Sistema de combustível: Bomba de injeção de combustível em linha
Governador: Elétrico
Cilindro: 4 cilindro refrigerado a água
Potência de saída do motor (1500 rpm) –
Turboalimentado/aspirado: 4 cilindro refrigerado a água
Ciclo: 4 tempos
Sistema de combustão: Injeção direta
Taxa de compressão: 16:1
Capacidade do tanque de combustível: 50L
Consumo de combustível 100%: 3.8L/h
Consumo de combustível 75%: 2.9L/h
Consumo de combustível 50%: 1.9L/h
Tipo de óleo : 15W40
Capacidade de óleo do motor: 10L
Método de resfriamento: Radiador/ventilador refrigerado a água
Capacidade do refrigerante –
Alternador
Marca do alternador: Stamford
Saída de energia em espera: 27kVA
Saída de energia principal: 25kVA
Classe de isolamento: Classe-H com proteção de disjuntor
Tipo: Sem escova
Fase e conexão: Trifásico/quatro fios
AVR: Incluído
Modelo AVR: SX460
Regulação de tensão: ± 1%
Tensão: 380/220v
Frequência nominal: 50Hz
Mudança de regulação de tensão: ≤±10% UN
Taxa de mudança de fase: ± 1%
Fator de potência: 0.8φ
Classe de proteção: IP23 padrão/tela
protegido/à prova de gotejamento
Estator: 2/3 passo
Rotor: Rolamento único
Excitação: Auto-excitante
Regulamento: Auto-regulado
Velocidade do motor: 1500rpm
Partida: Partida 12v DC alternador de carga
Filtros: Filtro de combustível/filtro de óleo/filtro de ar de elemento seco substituível
Silenciador: Silenciador de escape
GERAL
Tipo de estrutura: Gabinete resistente às intempéries silenciosas
Dimensões: Comprimento x Largura x Altura: 2000mm x 950mm x 1250mm
Peso bruto: 870kg
Unidade ATS incluída: Incluído
Proteção de quatro vias de sistema incluído: Incluído
Imagens
Ilustrativas

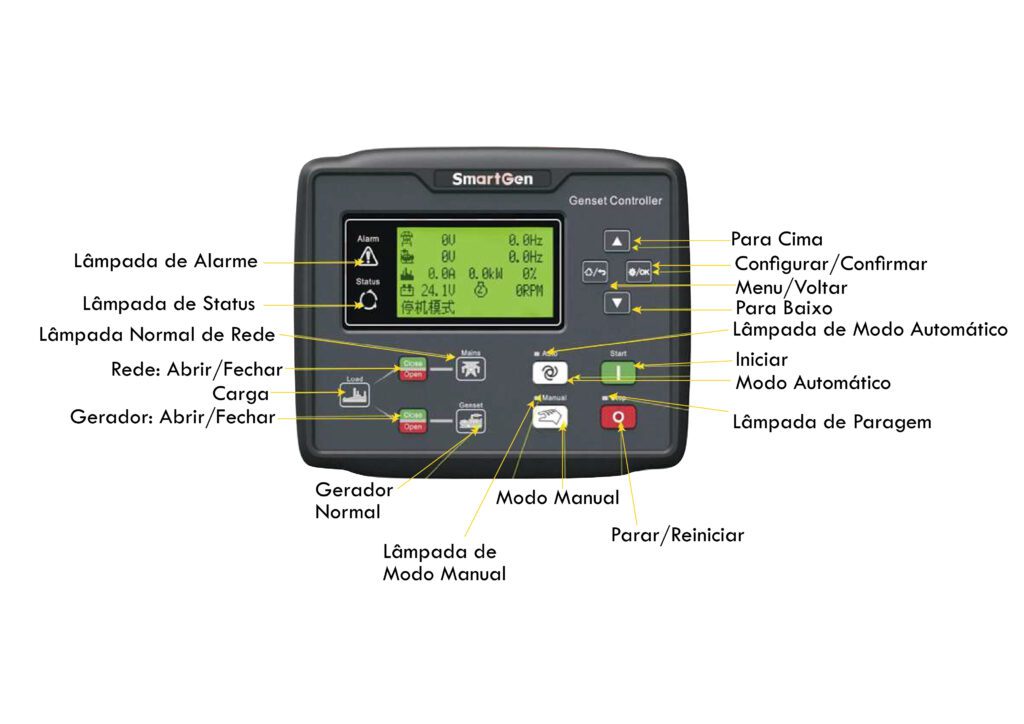

PAINEL DE CONTROLE SMARTGEN

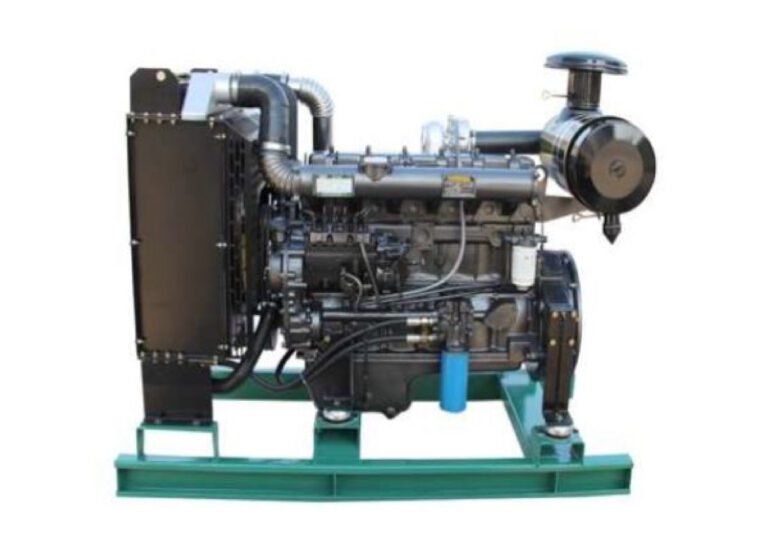

MOTOR PERKINS

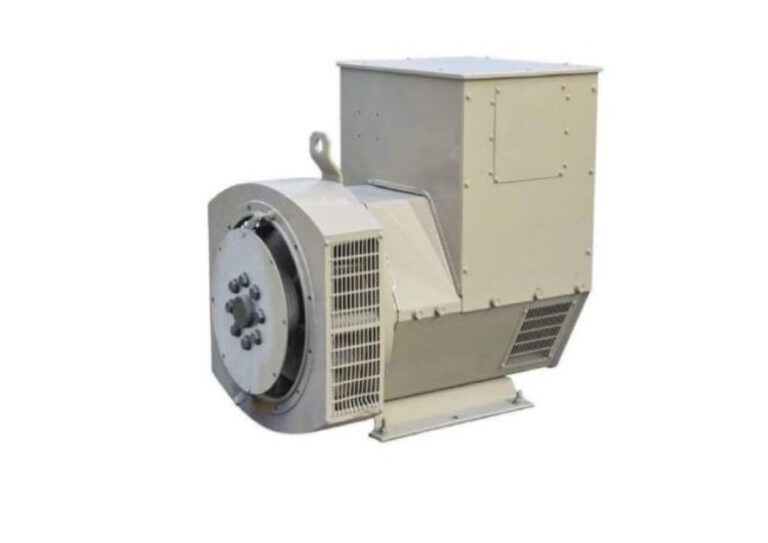

ALTERNADOR STAMFORD
Reservamo-nos o direito de alterar qualquer informação do gerador sem aviso prévio. Todas as informações são verificadas e atualizadas para garantir a precisão. Não nos responsabilizamos por quaisquer erros administrativos.
